JQZ-2016系列多级水平力球型支座
发布时间:2019-06-06 10:08:47 浏览次数:

1.     总则
〖JQZ-2016系列多级水平力球型支座〗是按照交通运输部行业标准《公路桥梁多级水平力球型支座》(JT/T 873-2013),同时参照并满足欧洲标准《Structural bearings - Part 7: Spherical and cylindrical PTFE bearings》(EN 1337-7:2004)及其它相关行业规范(双标准、多规范)研发的桥梁标准构件系列产品,适用于各类公路、市政及轨道交通的各种类型桥梁,尤其是弯、坡、斜及特殊复杂桥梁。
2.     设计依据
u 《钢结构设计规范》(GB 50017-2014)
u 《公路桥涵设计通用规范》(JTG D60-2015)
u 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2012)
u 《公路桥梁抗震设计细则》(JTG/T B02-01-2008)
u 《公路桥梁多级水平力球型支座》(JT/T 873-2013)
u 《城市桥梁抗震设计规范》(CJJ 166-2011)
u 《公路桥梁支座安装及更换技术规程》(DB61/T 896-2013)
u 《公路桥梁支座养护及更换技术规程》(报批稿)
u 《Structural bearings - Part 2: Sliding elements》(EN 1337-2:2004)
u 《Structural bearings - Part 7: Spherical and cylindrical PTFE bearings》(EN 1337-7:2004)
u 《Structural bearings - Part 5: Pot bearings》(EN 1337-5:2005)
u  产品结构

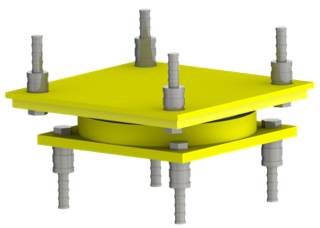

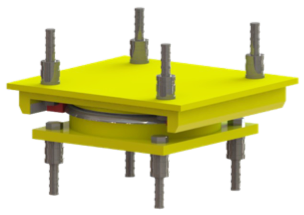

固定型系列(JQZ-2016-GD)横向活动型系列(JQZ-2016-HX)

纵向活动型系列(JQZ-2016-ZX)双向活动型系列(JQZ-2016-SX)
图3.1 产品结构示意图


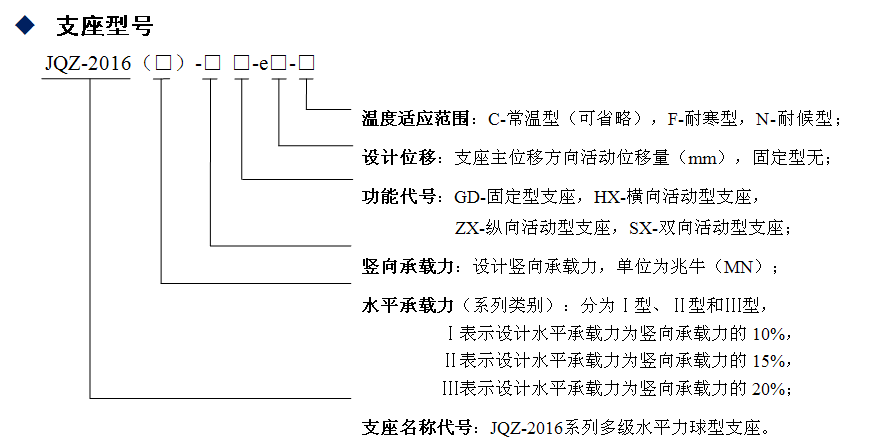

u  技术性能
5.1 竖向承载力
本系列支座根据设计需求,竖向承载力分为39个等级
1MN、1.5MN、2MN、2.5MN、3MN、3.5MN、4MN、4.5MN 、5MN、5.5MN 、6MN、7 MN、8MN、9MN、10MN、12.5MN、15MN、17.5MN、20MN、22.5MN、25MN、27.5MN、30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN、60MN、65MN、70MN、75MN、80MN、85MN、90MN、95MN、100MN。
5.2 水平承载力
固定型支座双向、横向活动型支座纵向及纵向活动型支座横向的设计水平承载力分三级:
JQZ-2016(Ⅰ)型(普通型)——设计水平承载力为支座竖向承载力的10%;
JQZ-2016(Ⅱ)型(抗震型)——设计水平承载力为支座竖向承载力的15%;
JQZ-2016(Ⅲ)型(抗震型)——设计水平承载力为支座竖向承载力的20%;
5.3 设计转角θrad
本系列支座的设计转角不小于±0.02rad。
5.4 设计位移
横向活动型支座横桥向的位移量和双向活动型支座横桥向的位移量为±50mm;
纵向活动型支座的纵桥向和双向活动型支座的纵桥向位移量分为±50mm,±100mm,±150mm,±200mm,±250mm,±300mm。

5.5 温度适用范围
常温型:-25℃~+60℃;耐寒型:-40℃~+60℃;耐候型:-40℃~+60℃。
5.6 摩擦系数μ
不加硅脂润滑时,支座设计摩擦系数不大于0.07;加硅脂5201-2润滑后,常温型活动支座设计摩擦系数不大于0.03,耐寒型活动支座设计摩擦系数不大于0.05。
5.7 梁底坡度
现浇梁的坡度:由梁底设置预埋钢板或楔形混凝土块调整;
预制梁的坡度:可在制梁时通过支座上部的预埋钢板调整,也可在梁底预埋钢板后在支座顶面加设楔形调坡板或楔形混凝土块调整;
坡度较小时(≤2%),本系列支座还可直接在上支座板顶面设置坡度进行调整。
5.8 混凝土强度等级
采用支座时,梁体混凝土强度等级不宜低于C50,支承垫石的混凝土强度等级不应低于C40。
注:若项目有特殊需求,本系列支座以上各技术性能参数均可进行定制设计。

6. 支座安装尺寸
表A1.1 固定型系列安装尺寸参数表(单位:MN-mm)

支座型号支座高度
Ht
上预埋钢板尺寸上锚碇孔间距
DADBECD
±50±100±150

±50±100±150
JQZ-2016(I)-1SX9039049059039015300400500300
JQZ-2016(I)-1.5SX9542052062042015330430530330
JQZ-2016(I)-2SX10045055065045020350450550350
