FPQZ系列摩擦摆球型支座

1. 概述
FPQZ系列摩擦摆球型支座是按照国家标准《桥梁球型支座》(GB/T 17955-2009)，同时参照并满足欧洲标准《Anti-seismic devices》（EN15129-2009）、《Structural bearings – Part 7：Spherical and cylindrical PTFE bearings》（EN 1337-7：2005）及其他相关行业规范研发的桥梁减隔震系列产品，通过了省部级科技成果鉴定（鄂科鉴字【2013】第04073023号），适用于公路、城市的各类型桥梁，尤其是震区桥梁。

2. 设计依据
《公路桥涵设计通用规范》（JTG D60-2004）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
《公路桥梁抗震设计细则》（JTG/T B02-01-2008）
《桥梁球型支座》（GB/T 17955-2009）
《城市桥梁设计规范》（CJJ11-2011）
《铁路桥涵设计基本规范》（TB10002.1-2005）
《铁路桥梁钢结构设计规范》（TB10002.2-2005）
《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB10002.3-2005）
《钢结构设计规范》（GB 50017-2003）
《铁路工程抗震设计规范》（GB 50111-2006）
《公路桥梁钢结构防腐涂装技术条件》（JT/T 722-2008）
《Structural bearings》滑动元件部分（EN 1337-2：2005）
《Structural bearings》盆式支座部分（EN 1337-5：2005）
《Structural bearings》球型和圆柱型 PTFE 支座部分（EN 1337-7：2005）
《Anti-seismic devices》（EN15129-2009）
···

3. 产品结构
FPQZ系列摩擦摆球型支座分为固定型、单向型、双向型、柱面型，一般由上支座板、不锈钢板、上耐磨板、球冠、下耐磨板、橡胶密封环、下支座板、限位装置及锚固组件等组成。
FPQZ-GD型，通常设置于固定墩，其在正常工况下为固定支座，地震时限位环剪断，支座双向减隔震；
FPQZ-DX型，该支座可用作纵向活动型或横向活动型，当用于纵向活动型时，其在横桥向设有限位板，纵桥向可自由位移，地震时横桥向限位板剪断，支座双向减隔震；
FPQZ-SX型，其在正常工况下可以任意方向活动，地震时双向减隔震；
FPQZ-ZM型，通常用于跨度较大的连续梁的活动墩，其在纵向活动为柱面，因此热胀冷缩支座高度不变化，地震时横向减隔震。
图图
固定型 (FPQZ-GD)                  单向活动型( FPQZ -DX)
图图
双向活动型 (FPQZ-SX)             柱面单向活动型 (FPQZ-ZM)

图3.1 FPQZ系列摩擦摆球型支座产品结构示意图

支座部件名称	材料
上支座板	Q345B / ZG270-500
不锈钢板	1Cr18Ni9Ti/0Cr17Ni12Mo2
耐磨板	改性超高分子量聚乙烯
球冠组件	Q345B / ZG270-500
球面耐磨板	改性超高分子量聚乙烯
下支座板	Q345B / ZG270-500
限位装置	Q345B，40CrMo，10.9级
锚棒，锚栓	45#/35#,12.9级

4. FPQZ系列摩擦摆球型支座减隔震原理
FPQZ系列摩擦摆球型支座是利用单摆原理设计开发的，如图4.1所示，单摆周期仅与摆长半径R有关，与质量块m大小无关，因此桥梁结构安装摩擦摆支座后的自振周期由球面半径R决定。
单摆周期公式：公式（α≤±5°）

图4.1 单摆运动模型

图4.2 桥梁结构利用摩擦摆支座减隔震模型
如图4.3地震加速度反应谱所示，只要将桥梁自振周期延长至3s、4s或更长，就可以大大降低桥梁结构地震响应，这就是桥梁结构安装FPQZ支座减隔震原理。

图4.3 地震加速度反应谱
FPQZ系列摩擦摆球型支座除能有效延长桥梁结构周期、降低地震响应外，还可以通过自身的摩擦耗散地震能量，进一步降低结构地震响应，其力学行为本构关系式如下：
水平力为：公式
屈服后刚度：公式
振动周期为：公式
等效刚度为：公式
等效阻尼比为: 公式
式中：V为支座承受竖向载荷；
R为摆球面半径；
d为支座摆动位移；
μ为支座的摩擦系数。
FPQZ系列摩擦摆球型支座的滞回曲线线形基本上是规则的平行四边形，水平力滞回曲线的基本形状如图4.4所示。

图4.4 摩擦摆球型支座的水平力滞回曲线

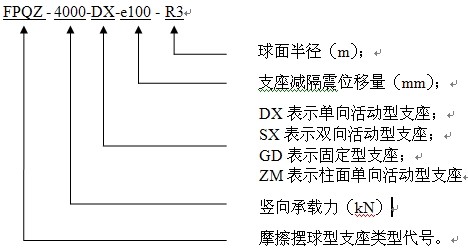

5. 支座型号

本例表示竖向承载力为4000kN，减隔震位移量为±100mm，球面半径为3m，常温单向活动型摩擦摆球型支座。
当为柱面单向活动型支座时，位移量由减隔震位移及单向活动位移两部分组成，表示为e100/50，即减隔震位移量为±100mm，单向活动位移量为±50mm。
该系列支座根据使用环境分普通型（一般大气环境）和耐腐蚀型（海洋大气环境与重度污染大气环境），耐腐蚀支座型号后加注（NS）以做标识；如上述示例耐腐蚀型支座表示为：FPQZ-4000-DX-e100-R3-NS。
支座厂家应根据桥梁设计防腐要求选择相应的防腐体系。

6. 主要技术性能
6.1 竖向承载力
本系列支座根据设计需求，竖向承载力分为30个等级：
1000kN、1500kN、2000kN、2500kN、3000kN、3500kN、4000kN、4500kN、5000kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500KN、15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、37500kN、40000kN、45000kN、50000kN、55000kN、60000kN。
根据工程需求，可以根据用户要求进行特殊规格的设计和制造。
6.2 球面半径
球面半径是FPQZ系列球型支座的关键减隔震参数，其决定了产品、桥梁自振周期，两者间的关系如下：公式
本系列支座根据设计需求，半径R分为7个等级：

球面半径（m）	2.3	3	4	5	6	7.5	9
周期（s）	3	3.5	4	4.5	5	5.5	6

考虑桥梁工程实际需求及产品自身构造特殊，根据本系列支座的竖向力分成四档，每一支座型号设计了四种球面半径，分别适用于不同桥梁工程场地类别。

半径R	2.3	3	4	5	6	7.5	9
型号	2.3	3	4	5	6	7.5	9
1000~10000	Ⅰ	Ⅱ	Ⅲ	Ⅳ
12500~20000		Ⅰ	Ⅱ	Ⅲ	Ⅳ
22500~40000			Ⅰ	Ⅱ	Ⅲ	Ⅳ
45000~60000				Ⅰ	Ⅱ	Ⅲ	Ⅳ

上表中的Ⅰ、Ⅱ、Ⅲ、Ⅳ隔震等级分别与《公路桥梁抗震细则》（JTG/T B02-1-2008）第4.1.8节中场地类别对应。

6.3 设计位移
FPQZ-GD系列支座的位移量：地震时，限位环剪断，支座球面摆动所能达到的最大值；
FPQZ-DX系列支座的位移量：限位方向，地震时，限位装置剪断，支座球面摆动所能达到的最大值；活动方向，无限位，热胀冷缩支座会摆动滑移，支座高度会发生较小的变化，地震时，支座球面摆动所能达到的最大值；
FPQZ-SX系列支座的位移量：纵、横桥向，无限位，热胀冷缩支座会摆动滑移，支座高度会发生较小的变化，地震时，支座球面摆动所能达到的最大值。
FPQZ-DX、FPQZ-SX系列支座在热胀冷缩时，高度变化Δh可以由下面公式计算得出：
式中：R指本系列支座的球面半径，d指桥梁热胀冷缩时产生实际位移量。
FPQZ-ZM系列支座的位移量：e150/200，前面的150为横桥向球面摆动位移量；后面的200为纵向热胀冷缩的位移量，纵向位移不会引起高度变化。
设计位移分为6级：±100mm，±150mm，±200mm，±300mm，±400mm，±500mm。
6.4 设计转角θ（rad）
本系列支座设计转角不小于±0.02rad。
6.5 温度适用范围
本系列支座温度使用范围：-40℃～+60℃。
6.6 摩擦系数μ
本系列支座设计摩擦系数为0.03。

7. 支座隔震参数选取
FPQZ系列摩擦摆球型支座的隔震参数包括：摩擦系数、隔震半径（或周期）、地震位移量。为了准确的得到上述三个参数需要建立整桥有限元分析模型，并进行非线性时程分析；但这个通常复杂，计算要花费大量时间。为此，我们通过反应谱的方法，计算出不同烈度、不同特征周期的FPQZ系列摩擦摆球型支座的隔震参数表，详见表7.5，供桥梁设计人员初步设计时参考使用。
FPQZ系列摩擦摆球型支座的隔震参数表由加速度反应谱的Tg及最大谱值Smax共同决定。其中Tg根据《公路桥梁抗震细则》中的表5.2.3取值(表7.1)，对于特殊工程做了地质安评，以安评报告为准。

表7.1 反应谱特征周期

区划图上的特征周期（s）	场地类型划分
区划图上的特征周期（s）	Ⅰ	Ⅱ	Ⅲ	Ⅳ
0.35	0.25	0.35	0.45	0.65
0.40	0.30	0.40	0.55	0.75
0.45	0.35	0.45	0.65	0.90

根据《公路桥梁抗震细则》设计加速度反应谱最大值为：式中：C_i为抗震重要系数；C_s为场地系数；C_d为阻尼调整系数，取值1.0；
A为水平向设计基本地震加速度峰值。

图7.1 水平设计加速度反应谱

表7.2 抗震重要系数C_i

桥梁分类	E1地震作用	E2地震作用
A类	1.0	1.7
B类	0.43（0.5）	1.3（1.7）
C类	0.34	1.0
D类	0.23	-

注：高速公路和一级公路上的大桥、特大桥，其抗震重要性系数取B类括号内的值。
表7.3 场地系数C_s

抗震设防烈度	6	7		8		9
长度类型	0.05g	0.1g	0.15g	0.2g	0.3g	0.4g
Ⅰ	1.2	1.0	0.9	0.9	0.9	0.9
Ⅱ	1.0	1.0	1.0	1.0	1.0	1.0
Ⅲ	1.1	1.3	1.2	1.2	1.0	1.0
Ⅳ	1.2	1.4	1.3	1.3	1.0	0.9

表7.4 水平向设计基本地震加速度峰值A

抗震设防烈度	6	7	8	9
A	0.05g	0.10（0.15）g	0.20（0.30）g	0.40g

表7.5 FPQZ系列支座地震参数

单位：g-s-mm

Tg	0.25	0.3	0.35	0.4	0.45	0.55	0.65	0.75	0.9
Smax	0.25	0.3	0.35	0.4	0.45	0.55	0.65	0.75	0.9
0.113	/	/	/	/	/	100	100	100	100
0.124	/	/	/	/	100	100	100	100	100
0.135	/	/	/	/	100	100	100	100	100
0.146	/	/	/	100	100	100	100	100	100
0.161	/	/	/	100	100	100	100	150	150
0.176	/	/	/	100	100	100	100	150	150
0.191	/	/	100	100	100	100	100	150	150
0.21	/	/	100	100	100	100	150	150	200
0.225	/	100	100	100	100	100	150	150	200
0.23	/	100	100	100	100	100	150	200	200
0.304	/	100	100	100	100	150	150	200	200
0.315	100	100	100	100	150	150	150	200	200
0.338	100	100	100	150	150	150	200	200	200
0.38	100	100	100	150	150	150	200	200	300
0.383	100	100	100	150	150	150	200	200	300
0.395	100	100	100	150	150	200	200	200	300
0.405	100	100	100	150	150	200	200	200	300
0.41	100	100	100	150	200	200	200	300	300
0.439	100	100	150	150	200	200	200	300	300
0.45	100	100	150	200	200	200	200	300	400
0.497	100	100	150	200	200	200	300	300	400
0.516	100	150	200	200	200	200	300	300	400
0.527	100	150	200	200	200	200	300	300	400
0.54	100	150	200	200	200	200	300	400	400
0.57	100	150	200	200	200	300	300	400	400
0.585	150	150	200	200	200	300	300	400	400
0.608	150	150	200	200	200	300	300	400	400
0.675	150	200	200	200	200	300	400	400	500
0.689	150	200	200	200	300	300	400	400	500
0.702	150	200	200	200	300	300	400	400	500
0.746	150	200	200	200	300	300	400	400	╳
0.761	200	200	200	200	300	400	400	400	╳
0.765	200	200	200	200	300	400	400	500	╳
0.79	200	200	200	300	300	400	400	500	╳
0.81	200	200	200	300	300	400	400	500	╳
0.878	200	200	200	300	300	400	500	╳	╳
0.9	200	200	300	300	300	400	500	╳	╳
0.918	200	200	300	300	400	400	500	╳	╳
0.995	200	200	300	300	400	400	╳	╳	╳
1.033	200	200	300	400	400	400	╳	╳	╳
1.053	200	300	300	400	400	500	╳	╳	╳
1.148	200	300	300	400	400	500	╳	╳	╳
1.17	200	300	400	400	400	╳	╳	╳	╳
1.377	300	300	400	400	500	╳	╳	╳	╳
1.53	300	400	400	500	500	╳	╳	╳	╳

注： 1.先确定场地特征周期Tg值，再确定反应谱加速度峰值Smax，两者正交处为支座位移量参数。
2. / 表示不需要设置此类支座；× 表示需专题抗震分析获得支座隔震位移。

8、支座安装尺寸

FPQZ-GD 【位移量±100mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-GD-e100	560	425	425	240	200	200	30	120	105	105	100	100	490×490
FPQZ-1500-GD-e100	600	455	455	280	230	230	30	120	110	110	105	105	530×530
FPQZ-2000-GD-e100	640	490	490	320	265	265	40	160	120	115	110	110	580×580
FPQZ-2500-GD-e100	700	535	535	350	285	285	40	160	125	120	115	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-GD 【位移量±150mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-GD-e150	660	495	495	240	200	200	30	120	110	105	105	100	490×490
FPQZ-1500-GD-e150	700	525	525	280	230	230	30	120	115	110	110	105	530×530
FPQZ-2000-GD-e150	740	560	560	320	265	265	40	160	125	120	115	110	580×580
FPQZ-2500-GD-e150	790	595	595	350	285	285	40	160	130	125	120	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-GD 【位移量±200mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-GD-e200	760	570	570	240	200	200	30	120	115	110	105	105	490×490
FPQZ-1500-GD-e200	800	595	595	280	230	230	30	120	120	115	110	105	530×530
FPQZ-2000-GD-e200	850	640	640	320	265	265	40	160	130	120	120	115	580×580
FPQZ-2500-GD-e200	890	665	665	350	285	285	40	160	135	130	120	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-GD 【位移量±300mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-GD-e300	890	660	660	330	265	265	30	120	140	125	115	110	490×490
FPQZ-1500-GD-e300	910	675	675	390	305	305	30	120	150	135	125	115	530×530
FPQZ-2000-GD-e300	940	705	705	440	350	350	40	160	160	145	130	125	580×580
FPQZ-2500-GD-e300	980	730	730	480	375	375	40	160	170	155	140	130	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-GD 【位移量±400mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-GD-e400	1060	780	780	360	285	285	30	120	165	145	130	120	490×490
FPQZ-1500-GD-e400	1090	800	800	410	320	320	30	120	175	155	140	130	530×530
FPQZ-2000-GD-e400	1110	825	825	470	370	370	40	160	190	165	150	140	580×580
FPQZ-2500-GD-e400	1150	850	850	510	400	400	40	160	200	175	155	145	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-GD 【位移量±500mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-GD-e500	1240	910	910	380	300	300	30	120	195	170	150	135	490×490
FPQZ-1500-GD-e500	1260	920	920	440	340	340	30	120	210	180	155	145	530×530
FPQZ-2000-GD-e500	1280	945	945	500	390	390	40	160	225	195	170	155	590×590
FPQZ-2500-GD-e500	1320	970	970	540	420	420	40	160	235	205	175	160	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-DX 【位移量±100mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	限位方向×活动方向
FPQZ-1000-DX-e100	500	560	435	495	240	240	190	190	30	120	105	105	100	100	490×490
FPQZ-1500-DX-e100	540	600	475	535	280	280	230	230	30	120	110	110	105	105	530×530
FPQZ-2000-DX-e100	580	640	500	560	320	320	260	260	40	160	120	115	110	110	580×580
FPQZ-2500-DX-e100	620	700	540	620	350	350	290	290	40	160	125	120	115	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-DX 【位移量±150mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	限位方向×活动方向
FPQZ-1000-DX-e150	600	660	535	595	240	240	190	190	30	120	110	105	105	100	490×490
FPQZ-1500-DX-e150	640	700	575	635	280	280	230	230	30	120	115	110	110	105	530×530
FPQZ-2000-DX-e150	680	740	600	660	320	320	260	260	40	160	125	120	115	110	580×580
FPQZ-2500-DX-e150	710	790	630	710	350	350	290	290	40	160	130	125	120	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-DX 【位移量±200mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	限位方向×活动方向
FPQZ-1000-DX-e200	700	760	635	695	240	240	190	190	30	120	115	110	105	105	490×490
FPQZ-1500-DX-e200	740	800	675	735	280	280	230	230	30	120	120	115	110	105	530×530
FPQZ-2000-DX-e200	790	850	710	770	320	320	260	260	40	160	130	120	120	115	580×580
FPQZ-2500-DX-e200	810	890	730	810	350	350	290	290	40	160	135	130	120	115	650×650
FPQZ-3000-DX-e200	850	930	750	830	380	380	305	305	50	200	160	150	140	140	690×690
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-DX 【位移量±300mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	限位方向×活动方向
FPQZ-1000-DX-e300	830	890	765	825	330	330	280	280	30	120	140	125	115	110	490×490
FPQZ-1500-DX-e300	850	910	785	845	390	390	340	340	30	120	150	135	125	115	530×530
FPQZ-2000-DX-e300	880	940	800	860	440	440	380	380	40	160	160	145	130	125	580×580
FPQZ-2500-DX-e300	900	980	820	900	480	480	420	420	40	160	170	155	140	130	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-DX 【位移量±400mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	限位方向×活动方向
FPQZ-1000-DX-e400	1000	1060	935	995	360	360	310	310	30	120	165	145	130	120	490×490
FPQZ-1500-DX-e400	1030	1090	965	1025	410	410	360	360	30	120	175	155	140	130	530×530
FPQZ-2000-DX-e400	1050	1110	970	1030	470	470	410	410	40	160	190	165	150	140	580×580
FPQZ-2500-DX-e400	1070	1150	990	1070	510	510	450	450	40	160	200	175	155	145	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-DX 【位移量±500mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	限位方向×活动方向
FPQZ-1000-DX-e500	1180	1240	1115	1175	380	380	330	330	30	120	195	170	150	135	490×490
FPQZ-1500-DX-e500	1200	1260	1135	1195	440	440	390	390	30	120	210	180	155	145	530×530
FPQZ-2000-DX-e500	1220	1280	1140	1200	500	500	440	440	40	160	225	195	170	155	590×590
FPQZ-2500-DX-e500	1240	1320	1160	1240	540	540	480	480	40	160	235	205	175	160	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-SX 【位移量±100mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-SX-e100	500	385	385	240	200	200	30	120	105	105	100	100	490×490
FPQZ-1500-SX-e100	540	415	415	280	230	230	30	120	110	110	105	105	530×530
FPQZ-2000-SX-e100	580	450	450	320	265	265	40	160	120	115	110	110	580×580
FPQZ-2500-SX-e100	620	475	475	350	285	285	40	160	125	120	115	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-SX 【位移量±150mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-SX-e150	600	455	455	240	200	200	30	120	110	105	105	100	490×490
FPQZ-1500-SX-e150	640	485	485	280	230	230	30	120	115	110	110	105	530×530
FPQZ-2000-SX-e150	680	520	520	320	265	265	40	160	125	120	115	110	580×580
FPQZ-2500-SX-e150	710	540	540	350	285	285	40	160	130	125	120	115	650×650
FPQZ-3000-SX-e150	750	575	575	380	315	315	50	200	155	145	140	135	690×690
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-SX 【位移量±200mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-SX-e200	700	525	525	240	200	200	30	120	115	110	105	105	490×490
FPQZ-1500-SX-e200	740	555	555	280	230	230	30	120	120	115	110	105	530×530
FPQZ-2000-SX-e200	790	595	595	320	265	265	40	160	130	120	120	115	580×580
FPQZ-2500-SX-e200	810	610	610	350	285	285	40	160	135	130	120	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-SX 【位移量±300mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-SX-e300	830	620	620	330	265	265	30	120	140	125	115	110	490×490
FPQZ-1500-SX-e300	850	630	630	390	305	305	30	120	150	135	125	115	530×530
FPQZ-2000-SX-e300	880	660	660	440	350	350	40	160	160	145	130	125	580×580
FPQZ-2500-SX-e300	900	675	675	480	375	375	40	160	170	155	140	130	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-SX 【位移量±400mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-SX-e400	1000	740	740	360	285	285	30	120	165	145	130	120	490×490
FPQZ-1500-SX-e400	1030	760	760	410	320	320	30	120	175	155	140	130	530×530
FPQZ-2000-SX-e400	1050	780	780	470	370	370	40	160	190	165	150	140	580×580
FPQZ-2500-SX-e400	1070	795	795	510	400	400	40	160	200	175	155	145	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-SX 【位移量±500mm】
【单位：kN-mm】

支座型号	上支座板	上锚孔间距		底盆直径	下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	φB	C	D	φB1	C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-SX-e500	1180	865	865	380	300	300	30	120	195	170	150	135	490×490
FPQZ-1500-SX-e500	1200	880	880	440	340	340	30	120	210	180	155	145	530×530
FPQZ-2000-SX-e500	1220	900	900	500	390	390	40	160	225	195	170	155	590×590
FPQZ-2500-SX-e500	1240	915	915	540	420	420	40	160	235	205	175	160	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-ZM 【位移量±100mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-ZM-e100	690	560	625	495	240	240	190	190	30	120	105	105	100	100	490×490
FPQZ-1500-ZM-e100	740	600	675	535	280	280	230	230	30	120	110	110	105	105	530×530
FPQZ-2000-ZM-e100	790	640	710	560	320	320	260	260	40	160	120	115	110	110	580×580
FPQZ-2500-ZM-e100	830	700	750	620	350	350	290	290	40	160	125	120	115	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-ZM 【位移量±150mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-ZM-e150	710	660	645	595	240	240	190	190	30	120	110	105	105	100	490×490
FPQZ-1500-ZM-e150	760	700	695	635	280	280	230	230	30	120	115	110	110	105	530×530
FPQZ-2000-ZM-e150	810	740	730	660	320	320	260	260	40	160	125	120	115	110	580×580
FPQZ-2500-ZM-e150	850	790	770	710	350	350	290	290	40	160	130	125	120	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-ZM 【位移量±200mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-ZM-e200	720	760	655	695	240	240	190	190	30	120	115	110	105	105	490×490
FPQZ-1500-ZM-e200	770	800	705	735	280	280	230	230	30	120	120	115	110	105	530×530
FPQZ-2000-ZM-e200	830	850	750	770	320	320	260	260	40	160	130	120	120	115	580×580
FPQZ-2500-ZM-e200	870	890	790	810	350	350	290	290	40	160	135	130	120	115	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-ZM 【位移量±300mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-ZM-e300	660	890	595	825	330	330	280	280	30	120	140	125	115	110	490×490
FPQZ-1500-ZM-e300	700	910	635	845	390	390	340	340	30	120	150	135	125	115	530×530
FPQZ-2000-ZM-e300	740	940	660	860	440	440	380	380	40	160	160	145	130	125	580×580
FPQZ-2500-ZM-e300	775	980	695	900	480	480	420	420	40	160	170	155	140	130	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-ZM 【位移量±400mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-ZM-e400	660	1060	595	995	360	360	310	310	30	120	165	145	130	120	490×490
FPQZ-1500-ZM-e400	710	1090	645	1025	410	410	360	360	30	120	175	155	140	130	530×530
FPQZ-2000-ZM-e400	765	1110	685	1030	470	470	410	410	40	160	190	165	150	140	580×580
FPQZ-2500-ZM-e400	805	1150	725	1070	510	510	450	450	40	160	200	175	155	145	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询

FPQZ-ZM 【位移量±500mm】
【单位：kN-mm】

支座型号	上支座板		上锚孔间距		底盆直径		下锚孔间距		锚棒		高度H				垫石尺寸
支座型号	A×B		C	D	A1×B1		C1	D1	φZ	L	Ⅰ	Ⅱ	Ⅲ	Ⅳ	顺桥向×横桥向
FPQZ-1000-ZM-e500	680	1240	615	1175	380	380	330	330	30	120	195	170	150	135	490×490
FPQZ-1500-ZM-e500	740	1260	675	1195	440	440	390	390	30	120	210	180	155	145	530×530
FPQZ-2000-ZM-e500	795	1280	715	1200	500	500	440	440	40	160	225	195	170	155	590×590
FPQZ-2500-ZM-e500	835	1320	755	1240	540	540	480	480	40	160	235	205	175	160	650×650
注：更多GCBZ型产品参数请查阅GCBZ选型指南，或到我司咨询
