 EPZ(S)系列弹塑性钢阻尼支座选型指南


1. 概述

       EPZ(S)系列弹塑性钢阻尼支座是按照交通部行业标准《公路桥梁盆式橡胶支座》(JT/T391-2009),同时参照欧洲标准《Anti-seismic devices》(EN15129-2009)、《Structural bearings-Part 5:Pot bearings》(EN 1337-5:2005)及其它相关行业规范研发的桥梁标准构件减隔震系列产品,适用于适用于地震区的各类公路、市政及轨道交通特殊、重要桥梁。

2. 设计依据
  《公路桥涵设计通用规范》(JTG D60-2004);
  《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);
  《公路桥梁抗震设计细则》(JTG/T B02-01-2008);
  《公路桥梁盆式支座》(JT/T 391-2009);
  《城市桥梁设计规范》(CJJ11-2011);
  《铁路桥涵设计基本规范》(TB10002.1-2005)
  《铁路桥梁钢结构设计规范》(TB10002.2-2005)
  《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》(TB10002.3-2005)
  《钢结构设计规范》(GB 50017-2003);
  《铁路工程抗震设计规范》(GB 50111-2006)
  《公路桥梁钢结构防腐涂装技术条件》(JT/T 722-2008);
  《客运专线桥梁盆式橡胶支座暂行技术条件》(科技基【2005】101号);
  《客运专线桥梁盆式橡胶支座暂行技术条件补充规定》(科技基【2007】95号);
  《Anti-seismic devices》(EN 15129:2009)
  《Structural bearings》滑动元件部分(EN 1337-2:2005);
  《Structural bearings》橡胶支座部分(EN 1337-3:2005);
  《Structural bearings》盆式支座部分(EN 1337-5:2005)等。

3. 产品结构
       EPZ(S)系列弹塑性钢阻尼支座分为固定型、单向型、双向型,一般由上支座板、导轨组件、活塞组件、底盆、下支座板、M型钢、耐磨板及上下锚棒锚栓等组成,而EPZS弹塑性钢阻尼速度锁定支座则额外增加了速度锁定器。

EPZ-GD-S 双向弹塑性固定型钢阻尼支座

 EPZ-GD-D 单向弹塑性固定型钢阻尼支座

 EPZ-DX-D 单向弹塑性横向活动型钢阻尼支座

 EPZS-DX-S 双向弹塑性纵向活动型钢阻尼速度锁定支座

 EPZS-DX-D 单向弹塑性纵向活动型钢阻尼速度锁定支座

 EPZS-SX- D 单向弹塑性双向活动型钢阻尼速度锁定支座

EPZ(S)系列弹塑性钢阻尼支座
支座部件名称
材 料
上支座板
Q345B
活塞组件
Q345B
导轨组件
Q345B
耐磨板
改性超高分子量聚乙烯
橡胶垫
天然橡胶、氯丁橡胶或三元乙丙橡胶
底盆
Q345B
下支座板
Q345B
M型钢
Q345B
锚棒,锚栓
45#/35#,10.9级


4.产品减隔震原理
       EPZ(S)系列弹塑性钢阻尼支座是将盆式橡胶支座与M型弹塑性钢阻尼器有机结合起来,正常工况下与普通支座功能一致,地震时发挥阻尼器作用,利用M型钢进入塑性状态后具有良好的滞回特性并在塑性滞回变形过程中吸收大量能量的原理,有效的消耗地震力,以极小的工程投入却大大提高了桥梁的可靠性和耐久性。
       我公司研发的M型钢阻尼器相对其它弹塑性钢阻尼器具有如下特点:结构形式合理、阻尼性能稳定,耗能性能好;耗能部分同时进入塑性无应力集中,从而使材料利用充分。
       M型钢元件模型

       从结构图中可以看出,M型钢在结构上是对称的。当地震时,中间臂与两侧臂相对运动;若为小震,M型钢任意位置都处于线弹性范围,M型钢不吸收地震能量,但其刚度相对于传统的桥梁支座而言较低,故而延长了桥梁的自振周期,起到了良好的隔震效果;若为大震时,M型钢的两端弯曲段与中间直臂段都进入塑性,比普通弹塑性阻尼器耗能部分更长,材料利用率更高。M型钢在塑性滞回变形中耗散能量,大大提高了整个系统的阻尼比,起到了良好的减震效果。

力学模型                          简化荷载-位移关系图

 M型弹塑性钢阻尼器等效应力云图     EPZ(S)系列弹塑性钢阻尼支座滞回曲线

5.产品特点
  结构新颖:采用速度锁定器和M型弹塑性钢阻尼器联合方式实现全桥共同减震;
  材料优质:选用了优质耐磨板材料,性能更好,更耐磨;
  安装简易:支座系统和耗能部件采用模块化设计,安装维护简易;
  性能优异:阻尼比高,滞回能力强,具有全桥减震功能,使用寿命长
       1)EPZ-GD-S 双向弹塑性固定型钢阻尼支座
       正常工况下为固定型支座,内含双向导轨及双向M型弹塑性钢阻尼装置,地震时能进行双向耗能,亦可增加保险销装置,正常工况下增大水平约束刚度,地震时保险销剪断,发挥阻尼装置作用,有效耗散地震力。
       2)EPZ-GD-D 单向弹塑性固定型钢阻尼支座
       正常工况下为固定型支座,内含单向导轨及单向M型弹塑性钢阻尼装置,地震时能进行单向耗能,亦可增加保险销装置,正常工况下增大水平约束刚度,地震时保险销剪断,发挥阻尼装置作用,有效耗散地震力。
       3)EPZ-DX-D 单向弹塑性横向活动型钢阻尼支座
       正常工况下下为横向活动型支座,内含双向导轨及纵向M型弹塑性钢阻尼装置,地震时能进行纵向耗能,亦可增加保险销装置,正常使用时增大水平约束刚度,地震时保险销剪断,发挥阻尼装置作用,有效耗散地震力。
       4)EPZS-DX-S 双向弹塑性纵向活动型钢阻尼速度锁定支座
       正常工况下为纵向活动型支座,内含双向导轨、双向M型弹塑性钢阻尼装置及纵向速度锁定器。正常工况下时,速度锁定器释放桥梁温度变形,抵抗风载,刹车等作用,地震时速度锁定器锁定,双向M型弹塑性钢阻尼装置发挥阻尼作用,有效耗散地震力。
       5)EPZS-DX-D 单向弹塑性纵向活动型钢阻尼速度锁定支座
       正常工况下为纵向活动型支座,内含单向导轨、单向M型弹塑性钢阻尼装置及纵向速度锁定器。正常工况下,速度锁定器释放桥梁温度变形,抵抗风载,刹车等作用,地震时速度锁定器锁定,单向M型弹塑性钢阻尼装置发挥阻尼作用,有效耗散地震力。
       6)EPZS-SX- D 单向弹塑性双向活动型钢阻尼速度锁定支座
       正常工况下为双向活动型支座,内含双向导轨、单向M型弹塑性钢阻尼装置及纵向速度锁定器。正常工况下,速度锁定器释放桥梁温度变形,抵抗风载,刹车等作用,地震时速度锁定器锁定,单向M型弹塑性钢阻尼装置发挥阻尼作用,有效耗散地震力。

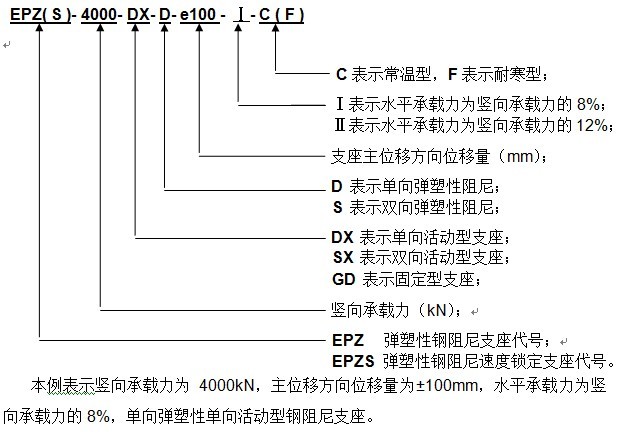

6. 支座型号

7. 主要技术性能
7.1 竖向承载力
       本系列支座根据标准和设计要求,竖向承载力分为19个等级,如下:
       2000kN、3000kN、4000kN、5000kN、6000kN、8000kN、10000kN、12500kN、15000kN、17500kN、20000kN、25000kN、30000kN、35000kN、40000kN、45000kN、50000kN、55000kN、60000kN。
7.2 设计位移
       根据标准和设计要求,EPZ(S)系列弹塑性钢阻尼支座按设计位移分为5个等级,如下:
       ±100mm,±150mm,±200mm,±250mm,±300mm。
7.3 设计转角θ(rad)
       本系列支座设计转角不小于±0.02rad。
7.4 温度适用范围
       常温型为-25℃~+60℃;耐寒型为-40℃~+60℃。
7.5 摩擦系数μ
       本系列支座在-25℃~+60℃使用时,设计摩擦系数取0.03;
       在-40℃~-25℃使用时,设计摩擦系数取0.05。

8. 支座布置原则
       EPZ(S)系列弹塑性钢阻尼支座类型可分为固定型、单向活动型和双向活动型三类。
       本系列弹塑性钢阻尼支座的布置主要和桥梁的结构形式有关,支座的布置合理与否将直接影响到支座的受力状况。
       主要梁型支座的布置方式建议如下:
       三跨连续梁EPZ(S)系列弹塑性钢阻尼支座布置如下所示:

       简支梁EPZ(S)系列弹塑性钢阻尼支座布置如下所示:







9. 支座安装尺寸
9.1 EPZ-GD-S 双向弹塑性固定型钢阻尼支座安装尺寸



EPZ(–GD-S 【阻尼位移±100mm
【单位:kN-kg-mm】
支座
型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒

最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
Zy
EPZ-2000-GD-S
130
730
360
680
260
730
400
680
300
30
140
12
1100.6
1060.6
EPZ-3000-GD-S
140
810
410
750
280
810
455
750
320
30
140
16
1136
1091
EPZ-4000-GD-S
155
880
475
820
320
880
525
820
370
30
140
16
1298.2
1248.2
EPZ-5000-GD-S
165
960
520
890
370
960
580
890
430
40
180
20
1413.2
1353.2
EPZ-6000-GD-S
170
1040
575
970
420
1040
640
970
490
40
180
20
1530.8
1465.8
EPZ-8000-GD-S
195
1070
665
980
490
1070
740
980
560
50
220
24
1693
1618
EPZ-10000-GD-S
215
1140
745
1040
540
1140
825
1040
620
50
230
27
1857
1777
EPZ-12500-GD-S
235
1180
825
1080
610
1180
920
1080
710
60
270
30
1996.6
1901.6
EPZ-15000-GD-S
255
1280
905
1170
660
1280
1010
1170
760
70
310
33
2165.4
2060.4
EPZ-17500-GD-S
275
1340
980
1230
720
1340
1090
1230
830
70
310
33
2309
2199
EPZ-20000-GD-S
290
1420
1050
1300
760
1420
1165
1300
870
70
310
36
2462
2347
EPZ-25000-GD-S
320
1530
1165
1400
830
1530
1295
1400
960
80
350
39
2673
2543
EPZ-30000-GD-S
340
1665
1280
1510
890
1665
1430
1510
1040
90
390
48
2893.2
2743.2
EPZ-35000-GD-S
365
1770
1380
1610
960
1770
1540
1610
1120
90
400
48
3082.6
2922.6
EPZ-40000-GD-S
385
1885
1485
1710
990
1885
1655
1710
1160
100
440
52
3297.6
3127.6
EPZ-45000-GD-S
395
1975
1565
1800
1040
1975
1745
1800
1220
100
440
52
3452.4
3272.4
EPZ-50000-GD-S
420
2090
1660
1910
1100
2090
1860
1910
1300
110
480
56
3625.8
3425.8
EPZ-55000-GD-S
430
2180
1740
1990
1130
2180
1950
1990
1340
120
520
60
3796.2
3586.2
EPZ-60000-GD-S
450
2265
1820
2070
1170
2265
2035
2070
1390
120
520
60
3961.4
3746.4

EPZ(–GD-S 【阻尼位移±100mm
【单位:kN-kg-mm】
支座型号

上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒

最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
Zy
EPZ-2000-GD-S
145
810
360
750
220
810
400
750
260
30
140
16
1081
1041
EPZ-3000-GD-S
150
910
410
840
240
910
455
840
280
40
185
20
1266.6
1221.6
EPZ-4000-GD-S
170
1030
475
940
260
1030
525
940
310
50
220
24
1415.8
1365.8
EPZ-5000-GD-S
190
1030
520
940
340
1030
580
940
400
50
220
24
1512.6
1452.6
EPZ-6000-GD-S
200
1110
575
1010
380
1110
640
1010
450
50
220
27
1633.6
1568.6
EPZ-8000-GD-S
225
1160
665
1060
430
1160
740
1060
510
60
260
30
1797
1722
EPZ-10000-GD-S
245
1270
745
1160
470
1270
825
1160
550
60
270
33
1980.4
1900.4
EPZ-12500-GD-S
270
1375
825
1240
550
1375
920
1240
650
70
310
39
2194.2
2099.2
EPZ-15000-GD-S
285
1480
905
1340
600
1480
1010
1340
710
80
350
42
2367.6
2262.6
EPZ-17500-GD-S
310
1500
980
1340
630
1500
1090
1340
740
90
390
48
2507.2
2397.2
EPZ-20000-GD-S
325
1600
1050
1440
670
1600
1165
1440
790
90
390
48
2628.2
2513.2
EPZ-25000-GD-S
350
1650
1165
1480
720
1650
1295
1480
850
100
430
52
2880
2750
EPZ-30000-GD-S
375
1870
1280
1690
840
1870
1430
1690
990
100
430
56
3137.2
2987.2
EPZ-35000-GD-S
405
1930
1380
1740
900
1930
1540
1740
1060
110
480
60
3329.6
3169.6
EPZ-40000-GD-S
425
2040
1485
1830
950
2040
1655
1830
1120
120
520
64
3581.4
3411.4
EPZ-45000-GD-S
445
2080
1565
1860
970
2080
1745
1860
1150
120
520
68
3715.8
3535.8
EPZ-50000-GD-S
465
2130
1760
1900
1110
2130
1860
1900
1210
130
560
72
3915.2
3815.2
EPZ-55000-GD-S
480
2220
1840
1980
1170
2220
1950
1980
1250
140
600
76
4089.2
3979.2
EPZ-60000-GD-S
505
2275
1960
2020
1280
2275
2035
2020
1280
140
600
80
4233.2
4158.2

9.2 EPZ-GD-D单向弹塑性固定型钢阻尼支座安装尺寸


EPZ(–GD-D 【阻尼位移±100mm
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZ-2000-GD-D
105
730
360
680
260
380
380
300
300
30
140
12
1100.6
EPZ-3000-GD-D
120
810
410
750
280
435
435
350
350
30
140
16
1136
EPZ-4000-GD-D
130
880
475
820
320
505
505
400
400
30
140
16
1298.2
EPZ-5000-GD-D
140
960
520
890
370
560
560
445
445
40
180
20
1413.2
EPZ-6000-GD-D
145
1040
575
970
420
620
620
490
490
40
180
20
1530.8
EPZ-8000-GD-D
160
1070
665
980
490
720
720
570
570
50
220
24
1693
EPZ-10000-GD-D
185
1140
745
1040
540
805
805
635
635
50
230
27
1857
EPZ-12500-GD-D
195
1180
825
1080
610
900
900
710
710
60
270
30
1996.6
EPZ-15000-GD-D
215
1280
905
1170
660
990
990
780
780
70
310
33
2165.4
EPZ-17500-GD-D
230
1340
980
1230
720
1070
1070
835
835
70
310
33
2309
EPZ-20000-GD-D
245
1420
1050
1300
760
1145
1145
895
895
70
310
36
2462
EPZ-25000-GD-D
270
1530
1165
1400
830
1275
1275
990
990
80
350
39
2673
EPZ-30000-GD-D
290
1665
1280
1510
890
1410
1410
1105
1105
90
390
48
2893.2
EPZ-35000-GD-D
310
1770
1380
1610
960
1520
1520
1185
1185
90
400
48
3082.6
EPZ-40000-GD-D
330
1885
1485
1710
990
1635
1635
1275
1275
100
440
52
3297.6
EPZ-45000-GD-D
335
1975
1565
1800
1040
1725
1725
1340
1340
100
440
52
3452.4
EPZ-50000-GD-D
360
2090
1660
1910
1100
1840
1840
1425
1425
110
480
56
3625.8
EPZ-55000-GD-D
370
2180
1740
1990
1130
1930
1930
1500
1500
120
520
60
3796.2
EPZ-60000-GD-D
385
2265
1820
2070
1170
2015
2015
1560
1560
120
520
60
3961.4

EPZ(–GD-D 【阻尼位移±100mm
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZ-2000-GD-D
115
810
360
750
220
380
380
310
310
30
140
16
1081
EPZ-3000-GD-D
120
910
410
840
240
435
435
360
360
40
185
20
1266.6
EPZ-4000-GD-D
135
1030
475
940
260
505
505
415
415
50
220
24
1415.8
EPZ-5000-GD-D
150
1030
520
940
340
560
560
455
455
50
220
24
1512.6
EPZ-6000-GD-D
160
1110
575
1010
380
620
620
505
505
50
220
27
1633.6
EPZ-8000-GD-D
180
1160
665
1060
430
720
720
580
580
60
260
30
1797
EPZ-10000-GD-D
200
1270
745
1160
470
805
805
645
645
60
270
33
1980.4
EPZ-12500-GD-D
210
1375
825
1240
550
900
900
725
725
70
310
39
2194.2
EPZ-15000-GD-D
225
1480
905
1340
600
990
990
795
795
80
350
42
2367.6
EPZ-17500-GD-D
245
1500
980
1340
630
1070
1070
865
865
90
390
48
2507.2
EPZ-20000-GD-D
260
1600
1050
1440
670
1145
1145
920
920
90
390
48
2628.2
EPZ-25000-GD-D
290
1650
1165
1480
720
1275
1275
1020
1020
100
430
52
2880
EPZ-30000-GD-D
305
1870
1280
1690
840
1410
1410
1125
1125
100
430
56
3137.2
EPZ-35000-GD-D
330
1930
1380
1740
900
1520
1520
1210
1210
110
480
60
3329.6
EPZ-40000-GD-D
350
2040
1485
1830
950
1635
1635
1300
1300
120
520
64
3581.4
EPZ-45000-GD-D
360
2080
1565
1860
970
1725
1725
1370
1370
120
520
68
3715.8
EPZ-50000-GD-D
380
2130
1760
1900
1110
1840
1840
1460
1460
130
560
72
3915.2
EPZ-55000-GD-D
390
2220
1840
1980
1170
1930
1930
1535
1535
140
600
76
4089.2
EPZ-60000-GD-D
415
2275
1960
2020
1280
2015
2015
1600
1600
140
600
80
4233.2

9.3 EPZ-DX-D单向弹塑性横向活动型钢阻尼支座安装尺寸

EPZ(–DX-D 【阻尼位移±100mm
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZ-2000-DX-D
115
445
340
390
290
730
400
680
300
30
140
12
1100.6
EPZ-3000-DX-D
120
485
380
420
320
810
455
750
320
30
140
16
1136
EPZ-4000-DX-D
135
545
440
480
380
880
525
820
370
30
140
16
1298.2
EPZ-5000-DX-D
145
585
480
510
410
960
580
890
430
40
180
20
1413.2
EPZ-6000-DX-D
150
635
530
560
460
1040
640
970
490
40
180
20
1530.8
EPZ-8000-DX-D
170
715
610
630
520
1070
740
980
560
50
220
24
1693
EPZ-10000-DX-D
190
785
680
690
580
1140
825
1040
620
50
230
27
1857
EPZ-12500-DX-D
205
880
750
780
650
1180
920
1080
710
60
270
30
1996.6
EPZ-15000-DX-D
225
945
820
830
710
1280
1010
1170
760
70
310
33
2165.4
EPZ-17500-DX-D
245
1025
890
910
780
1340
1090
1230
830
70
310
33
2309
EPZ-20000-DX-D
260
1080
950
960
830
1420
1165
1300
870
70
310
36
2462
EPZ-25000-DX-D
285
1195
1050
1060
920
1530
1295
1400
960
80
350
39
2673
EPZ-30000-DX-D
305
1355
1150
1200
990
1665
1430
1510
1040
90
390
48
2893.2
EPZ-35000-DX-D
325
1430
1240
1270
1080
1770
1540
1610
1120
90
400
48
3082.6
EPZ-40000-DX-D
345
1545
1330
1370
1160
1885
1655
1710
1160
100
440
52
3297.6
EPZ-45000-DX-D
355
1605
1400
1430
1230
1975
1745
1800
1220
100
440
52
3452.4
EPZ-50000-DX-D
375
1715
1480
1530
1300
2090
1860
1910
1300
110
480
56
3625.8
EPZ-55000-DX-D
385
1805
1550
1610
1360
2180
1950
1990
1340
120
520
60
3796.2
EPZ-60000-DX-D
405
1865
1620
1670
1430
2265
2035
2070
1390
120
520
60
3961.4


EPZ(–DX-D 【阻尼位移±100mm
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZ-2000-DX-D
125
445
340
380
280
810
400
750
260
30
140
16
1081
EPZ-3000-DX-D
130
485
380
410
310
910
455
840
280
40
185
20
1266.6
EPZ-4000-DX-D
150
545
440
460
350
1030
525
940
310
50
220
24
1415.8
EPZ-5000-DX-D
165
585
480
500
390
1030
580
940
400
50
220
24
1512.6
EPZ-6000-DX-D
175
635
530
540
430
1110
640
1010
450
50
220
27
1633.6
EPZ-8000-DX-D
195
715
610
610
510
1160
740
1060
510
60
260
30
1797
EPZ-10000-DX-D
215
785
680
670
570
1270
825
1160
550
60
270
33
1980.4
EPZ-12500-DX-D
240
880
750
750
620
1375
920
1240
650
70
310
39
2194.2
EPZ-15000-DX-D
255
945
820
800
680
1480
1010
1340
710
80
350
42
2367.6
EPZ-17500-DX-D
275
1025
890
870
730
1500
1090
1340
740
90
390
48
2507.2
EPZ-20000-DX-D
290
1080
950
920
790
1600
1165
1440
790
90
390
48
2628.2
EPZ-25000-DX-D
310
1195
1050
1020
880
1650
1295
1480
850
100
430
52
2880
EPZ-30000-DX-D
335
1355
1150
1170
970
1870
1430
1690
990
100
430
56
3137.2
EPZ-35000-DX-D
360
1430
1240
1240
1050
1930
1540
1740
1060
110
480
60
3329.6
EPZ-40000-DX-D
380
1545
1330
1340
1120
2040
1655
1830
1120
120
520
64
3581.4
EPZ-45000-DX-D
395
1605
1400
1390
1180
2080
1745
1860
1150
120
520
68
3715.8
EPZ-50000-DX-D
415
1715
1480
1480
1250
2130
1860
1900
1210
130
560
72
3915.2
EPZ-55000-DX-D
430
1805
1550
1560
1310
2220
1950
1980
1250
140
600
76
4089.2
EPZ-60000-DX-D
450
1865
1620
1610
1370
2275
2035
2020
1280
140
600
80
4233.2



9.4 EPZS-DX-S双向弹塑性纵向活动型钢阻尼速度锁定支座安装尺寸

EPZS(Ⅰ) –DX-S 【阻尼位移±100mm】
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
Zy
EPZS-2000-DX-S
140
730
360
680
260
780
470
730
370
30
140
12
1170.6
1060.6
EPZS-3000-DX-S
165
810
410
750
280
810
535
750
400
30
140
16
1216
1091
EPZS-4000-DX-S
185
880
475
820
320
880
620
820
465
30
140
16
1393.2
1248.2
EPZS-5000-DX-S
195
960
520
890
370
960
685
890
535
40
180
20
1518.2
1353.2
EPZS-6000-DX-S
205
1040
575
970
420
1040
755
970
605
40
180
20
1645.8
1465.8
EPZS-8000-DX-S
240
1070
665
980
490
1070
875
980
695
50
220
24
1828
1618
EPZS-10000-DX-S
260
1140
745
1040
540
1140
975
1040
770
50
230
27
2007
1777
EPZS-12500-DX-S
285
1180
825
1080
610
1180
1085
1080
875
60
270
30
2161.6
1901.6
EPZS-15000-DX-S
310
1280
905
1170
660
1280
1190
1170
940
70
310
33
2345.4
2060.4
EPZS-17500-DX-S
330
1340
980
1230
720
1340
1285
1230
1025
70
310
33
2504
2199
EPZS-20000-DX-S
345
1420
1050
1300
760
1420
1370
1300
1075
70
310
36
2667
2347
EPZS-25000-DX-S
380
1530
1165
1400
830
1530
1525
1400
1190
80
350
39
2903
2543
EPZS-30000-DX-S
405
1665
1280
1510
890
1665
1680
1510
1290
90
390
48
3143.2
2743.2
EPZS-35000-DX-S
450
1770
1380
1610
960
1770
1815
1610
1395
90
400
48
3357.6
2922.6
EPZS-40000-DX-S
470
1885
1485
1710
990
1885
1950
1710
1455
100
440
52
3592.6
3127.6
EPZS-45000-DX-S
490
1975
1565
1800
1040
1975
2060
1800
1535
100
440
52
3767.4
3272.4
EPZS-50000-DX-S
515
2090
1660
1910
1100
2090
2190
1910
1630
110
480
56
3955.8
3425.8
EPZS-55000-DX-S
535
2180
1740
1990
1130
2180
2295
1990
1685
120
520
60
4141.2
3586.2
EPZS-60000-DX-S
555
2265
1820
2070
1170
2265
2395
2070
1750
120
520
60
4321.4
3746.4

EPZS(Ⅱ) –DX-S 【阻尼位移±100mm】
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
Zy
EPZS-2000-DX-S
165
810
360
750
220
810
480
750
340
30
140
16
1161
1041
EPZS-3000-DX-S
190
910
410
840
240
910
555
840
380
40
185
20
1366.6
1221.6
EPZS-4000-DX-S
215
1030
475
940
260
1030
640
940
425
50
220
24
1530.8
1365.8
EPZS-5000-DX-S
235
1030
520
940
340
1030
705
940
525
50
220
24
1637.6
1452.6
EPZS-6000-DX-S
255
1110
575
1010
380
1110
780
1010
590
50
220
27
1773.6
1568.6
EPZS-8000-DX-S
295
1160
665
1060
430
1160
900
1060
670
60
260
30
1957
1722
EPZS-10000-DX-S
315
1270
745
1160
470
1270
1005
1160
730
60
270
33
2160.4
1900.4
EPZS-12500-DX-S
345
1375
825
1240
550
1375
1120
1240
850
70
310
39
2394.2
2099.2
EPZS-15000-DX-S
370
1480
905
1340
600
1480
1230
1340
930
80
350
42
2587.6
2262.6
EPZS-17500-DX-S
400
1500
980
1340
630
1500
1325
1340
975
90
390
48
2742.2
2397.2
EPZS-20000-DX-S
415
1600
1050
1440
670
1600
1415
1440
1040
90
390
48
2878.2
2513.2
EPZS-25000-DX-S
465
1650
1165
1480
720
1650
1580
1480
1135
100
430
52
3165
2750
EPZS-30000-DX-S
500
1870
1280
1690
840
1870
1745
1690
1305
100
430
56
3452.2
2987.2
EPZS-35000-DX-S
540
1930
1380
1740
900
1930
1875
1740
1395
110
480
60
3664.6
3169.6
EPZS-40000-DX-S
565
2040
1485
1830
950
2040
2015
1830
1480
120
520
64
3941.4
3411.4
EPZS-45000-DX-S
600
2080
1565
1860
970
2080
2130
1860
1535
120
520
68
4100.8
3535.8
EPZS-50000-DX-S
625
2130
1760
1900
1110
2130
2265
1900
1615
130
560
72
4320.2
3815.2
EPZS-55000-DX-S
660
2220
1840
1980
1170
2220
2385
1980
1685
140
600
76
4524.2
3979.2
EPZS-60000-DX-S
690
2275
1960
2020
1280
2275
2485
2020
1730
140
600
80
4683.2
4158.2



9.5 EPZS-DX-D单向弹塑性纵向活动型钢阻尼速度锁定支座安装尺寸

EPZS(Ⅰ) –DX-D 【阻尼位移±100mm】
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZS-2000-DX-D
115
320
320
260
260
780
470
730
370
30
140
12
1170.6
EPZS-3000-DX-D
140
360
360
295
295
810
535
750
400
30
140
16
1216
EPZS-4000-DX-D
160
420
420
340
340
880
620
820
465
30
140
16
1393.2
EPZS-5000-DX-D
170
460
460
375
375
960
685
890
535
40
180
20
1518.2
EPZS-6000-DX-D
175
510
510
410
410
1040
755
970
605
40
180
20
1645.8
EPZS-8000-DX-D
205
590
590
475
475
1070
875
980
695
50
220
24
1828
EPZS-10000-DX-D
225
660
660
530
530
1140
975
1040
770
50
230
27
2007
EPZS-12500-DX-D
245
730
730
585
585
1180
1085
1080
875
60
270
30
2161.6
EPZS-15000-DX-D
265
800
800
645
645
1280
1190
1170
940
70
310
33
2345.4
EPZS-17500-DX-D
285
870
870
695
695
1340
1285
1230
1025
70
310
33
2504
EPZS-20000-DX-D
300
930
930
740
740
1420
1370
1300
1075
70
310
36
2667
EPZS-25000-DX-D
335
1030
1030
820
820
1530
1525
1400
1190
80
350
39
2903
EPZS-30000-DX-D
355
1130
1130
910
910
1665
1680
1510
1290
90
390
48
3143.2
EPZS-35000-DX-D
395
1220
1220
970
970
1770
1815
1610
1395
90
400
48
3357.6
EPZS-40000-DX-D
415
1310
1310
1045
1045
1885
1950
1710
1455
100
440
52
3592.6
EPZS-45000-DX-D
430
1380
1380
1095
1095
1975
2060
1800
1535
100
440
52
3767.4
EPZS-50000-DX-D
455
1460
1460
1160
1160
2090
2190
1910
1630
110
480
56
3955.8
EPZS-55000-DX-D
470
1530
1530
1215
1215
2180
2295
1990
1685
120
520
60
4141.2
EPZS-60000-DX-D
490
1600
1600
1265
1265
2265
2395
2070
1750
120
520
60
4321.4

EPZS(Ⅱ) –DX-D 【阻尼位移±100mm】
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZS-2000-DX-D
135
320
320
270
270
810
480
750
340
30
140
16
1161
EPZS-3000-DX-D
160
360
360
305
305
910
555
840
380
40
185
20
1366.6
EPZS-4000-DX-D
180
420
420
355
355
1030
640
940
425
50
220
24
1530.8
EPZS-5000-DX-D
200
460
460
385
385
1030
705
940
525
50
220
24
1637.6
EPZS-6000-DX-D
215
510
510
425
425
1110
780
1010
590
50
220
27
1773.6
EPZS-8000-DX-D
245
590
590
490
490
1160
900
1060
670
60
260
30
1957
EPZS-10000-DX-D
265
660
660
545
545
1270
1005
1160
730
60
270
33
2160.4
EPZS-12500-DX-D
290
730
730
605
605
1375
1120
1240
850
70
310
39
2394.2
EPZS-15000-DX-D
310
800
800
660
660
1480
1230
1340
930
80
350
42
2587.6
EPZS-17500-DX-D
335
870
870
725
725
1500
1325
1340
975
90
390
48
2742.2
EPZS-20000-DX-D
355
930
930
765
765
1600
1415
1440
1040
90
390
48
2878.2
EPZS-25000-DX-D
400
1030
1030
845
845
1650
1580
1480
1135
100
430
52
3165
EPZS-30000-DX-D
430
1130
1130
925
925
1870
1745
1690
1305
100
430
56
3452.2
EPZS-35000-DX-D
460
1220
1220
995
995
1930
1875
1740
1395
110
480
60
3664.6
EPZS-40000-DX-D
490
1310
1310
1070
1070
2040
2015
1830
1480
120
520
64
3941.4
EPZS-45000-DX-D
520
1380
1380
1130
1130
2080
2130
1860
1535
120
520
68
4100.8
EPZS-50000-DX-D
540
1460
1460
1195
1195
2130
2265
1900
1615
130
560
72
4320.2
EPZS-55000-DX-D
570
1530
1530
1250
1250
2220
2385
1980
1685
140
600
76
4524.2
EPZS-60000-DX-D
600
1600
1600
1310
1310
2275
2485
2020
1730
140
600
80
4683.2



9.6 EPZS-SX-D单向弹塑性双向活动型钢阻尼速度锁定支座安装尺寸

EPZS(Ⅰ) –SX-D 【阻尼位移±100mm】
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZS-2000-SX-D
125
445
340
390
290
780
470
730
370
30
140
12
1170.6
EPZS-3000-SX-D
145
485
380
420
320
810
535
750
400
30
140
16
1216
EPZS-4000-SX-D
165
545
440
480
380
880
620
820
465
30
140
16
1393.2
EPZS-5000-SX-D
175
585
480
510
410
960
685
890
535
40
180
20
1518.2
EPZS-6000-SX-D
185
635
530
560
460
1040
755
970
605
40
180
20
1645.8
EPZS-8000-SX-D
215
715
610
630
520
1070
875
980
695
50
220
24
1828
EPZS-10000-SX-D
235
785
680
690
580
1140
975
1040
770
50
230
27
2007
EPZS-12500-SX-D
255
880
750
780
650
1180
1085
1080
875
60
270
30
2161.6
EPZS-15000-SX-D
280
945
820
830
710
1280
1190
1170
940
70
310
33
2345.4
EPZS-17500-SX-D
300
1025
890
910
780
1340
1285
1230
1025
70
310
33
2504
EPZS-20000-SX-D
315
1080
950
960
830
1420
1370
1300
1075
70
310
36
2667
EPZS-25000-SX-D
345
1195
1050
1060
920
1530
1525
1400
1190
80
350
39
2903
EPZS-30000-SX-D
370
1355
1150
1200
990
1665
1680
1510
1290
90
390
48
3143.2
EPZS-35000-SX-D
410
1430
1240
1270
1080
1770
1815
1610
1395
90
400
48
3357.6
EPZS-40000-SX-D
430
1545
1330
1370
1160
1885
1950
1710
1455
100
440
52
3592.6
EPZS-45000-SX-D
450
1605
1400
1430
1230
1975
2060
1800
1535
100
440
52
3767.4
EPZS-50000-SX-D
470
1715
1480
1530
1300
2090
2190
1910
1630
110
480
56
3955.8
EPZS-55000-SX-D
490
1805
1550
1610
1360
2180
2295
1990
1685
120
520
60
4141.2
EPZS-60000-SX-D
510
1865
1620
1670
1430
2265
2395
2070
1750
120
520
60
4321.4

EPZS(Ⅱ) –SX-D 【阻尼位移±100mm】
【单位:kN-kg-mm】
支座型号
高度
上支座板
上锚孔间距
下支座板
下锚孔间距
锚棒
锚栓
最大尺寸
H
A
B
C
D
A1
B1
C1
D1
φZ
L
M
Zx
EPZS-2000-SX-D
145
445
340
380
280
810
480
750
340
30
140
16
1161
EPZS-3000-SX-D
170
485
380
410
310
910
555
840
380
40
185
20
1366.6
EPZS-4000-SX-D
195
545
440
460
350
1030
640
940
425
50
220
24
1530.8
EPZS-5000-SX-D
210
585
480
500
390
1030
705
940
525
50
220
24
1637.6
EPZS-6000-SX-D
230
635
530
540
430
1110
780
1010
590
50
220
27
1773.6
EPZS-8000-SX-D
265
715
610
610
510
1160
900
1060
670
60
260
30
1957
EPZS-10000-SX-D
285
785
680
670
570
1270
1005
1160
730
60
270
33
2160.4
EPZS-12500-SX-D
315
880
750
750
620
1375
1120
1240
850
70
310
39
2394.2
EPZS-15000-SX-D
340
945
820
800
680
1480
1230
1340
930
80
350
42
2587.6
EPZS-17500-SX-D
365
1025
890
870
730
1500
1325
1340
975
90
390
48
2742.2
EPZS-20000-SX-D
380
1080
950
920
790
1600
1415
1440
1040
90
390
48
2878.2
EPZS-25000-SX-D
425
1195
1050
1020
880
1650
1580
1480
1135
100
430
52
3165
EPZS-30000-SX-D
460
1355
1150
1170
970
1870
1745
1690
1305
100
430
56
3452.2
EPZS-35000-SX-D
495
1430
1240
1240
1050
1930
1875
1740
1395
110
480
60
3664.6
EPZS-40000-SX-D
520
1545
1330
1340
1120
2040
2015
1830
1480
120
520
64
3941.4
EPZS-45000-SX-D
550
1605
1400
1390
1180
2080
2130
1860
1535
120
520
68
4100.8
EPZS-50000-SX-D
575
1715
1480
1480
1250
2130
2265
1900
1615
130
560
72
4320.2
EPZS-55000-SX-D
610
1805
1550
1560
1310
2220
2385
1980
1685
140
600
76
4524.2
EPZS-60000-SX-D
635
1865
1620
1610
1370
2275
2485
2020
1730
140
600
80
4683.2

武汉鑫拓力工程技术有限公司 版权所有 2019 鄂ICP备14006308号-1  技术支持:捷讯技术

电话:027-59007138

地址:湖北省武汉市东湖高新技术开发区奥山光谷世纪城1号楼404室
