GCQZ系列球型钢支座

1. 概述
       GCQZ系列球型钢支座是按照国家标准《桥梁球型支座》(GB/T 17955-2009),同时参照并满足欧洲标准《Structural bearings – Part 7:Spherical and cylindrical PTFE bearings》(EN 1337-7:2005)及其他相关行业规范研发的桥梁标准构件系列产品,通过了省部级科技成果鉴定(鄂科鉴字【2011】第03255号),适用于公路、城市的各种类型桥梁。

2. 设计依据
  《公路桥涵设计通用规范》(JTG D60-2004);
  《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);
  《公路桥梁抗震设计细则》(JTG/T B02-01-2008);
  《桥梁球型支座》(GB/T 17955-2009);
  《城市桥梁设计规范》(CJJ11-2011);
  《铁路桥涵设计基本规范》(TB10002.1-2005)
  《铁路桥梁钢结构设计规范》(TB10002.2-2005)
  《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》(TB10002.3-2005)
  《钢结构设计规范》(GB 50017-2003);
  《铁路工程抗震设计规范》(GB 50111-2006)
  《公路桥梁钢结构防腐涂装技术条件》(JT/T 722-2008);
  《Structural bearings》滑动元件部分(EN 1337-2:2005);
  《Structural bearings》盆式支座部分(EN 1337-5:2005);
  《Structural bearings》球型和圆柱型 PTFE 支座部分(EN 1337-7:2005)等。

3. 产品结构
       除预埋钢板可向厂家订货或施工方自行加工外,支座其余各构件均为支座产品的一部分,由厂家配套提供(支座本体、锚棒、锚栓)。若自行加工预埋钢板,应在施工图中提醒施工单位注意锚棒预留孔与锚棒的公差匹配并做好预埋钢板与锚棒的焊接。

GCQZ球型钢支座固定型

GCQZ球型钢支座单向型

GCQZ球型钢支座双向型

4.产品特点
       相对于目前市场上的同类支座,本产品从选材、构造、细节、安全经济性等四个方面做了优化,主要特点如下:
       材质优良:
       支座主体钢材可选用Q345B热轧钢板结构,力学性能更为可靠;耐磨材料采用改性超高分子量聚乙烯(即UHMW-PE)代替聚四氟乙烯板(即PTFE),磨耗低、摩擦系数小、使用寿命长。
       构造合理:
       本产品对现有支座产品在构造上进行了优化,构造更合理:固定型、单向型及双向型支座均设有预埋钢板结构,便于支座安装;支座采用锚棒、锚栓与混凝土连接,受力可靠,维护、更换方便。
       注重细节:
       支座采用新型锚栓结构,抗剪能力更强;混凝土接触面增设抗磨槽,传力更均匀;支座选用新型防尘圈既保护橡胶垫又保护耐磨板,延长使用寿命;防腐涂装按照现行《公路桥梁钢结构防腐涂装技术条件》(JT/T 722)设计,根据不同工程气候环境和防腐年限分别采用不同涂装配套体系,防腐性能可靠,耐久性好。
       安全经济:
       GCQZ系列球型钢支座采用精细化设计,对每个型号的每个部件均进行受力分析,确保支座受力安全且各部件具有同等的安全度,造价更为经济;支座竖向承载力、水平承载力安全系数为1.5;支座设计按照交通部相关标准及规范,同时参考铁路系统相关标准及要求,并满足欧洲规范设计标准。

5. 支座型号

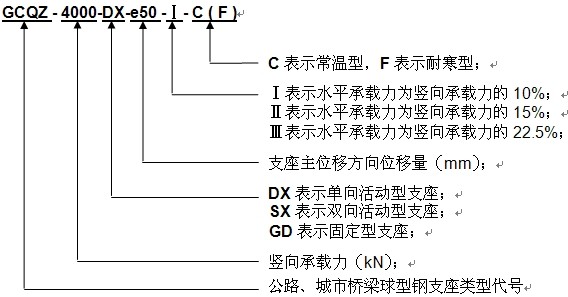

       本例表示竖向承载力为4000kN,主位移方向位移量为±50mm,水平承载力为竖向承载力的10%,常温单向活动型球型钢支座。
       该系列支座根据使用环境分普通型(一般大气环境)和耐腐蚀型(海洋大气环境与重度污染大气环境),耐腐蚀支座型号后加注(NS)以做标识;如上述示例耐腐蚀型支座表示为:GCQZ-4000-DX-e50-Ⅰ-NS。

6. 规格系列
       根据标准和设计要求,球型钢支座按竖向承载力分35个等级,如下:
       1000kN、1500kN、2000kN、2500kN、3000kN、3500kN、4000kN、4500kN、5000kN、5500kN、6000kN、7000kN、8000kN、9000kN、10000kN、12500kN、15000kN、17500kN、20000kN、22500kN、25000kN、27500kN、30000kN、32500kN、35000kN、37500kN、40000kN、42500kN、45000kN、47500kN、50000kN 、52500kN、55000kN、57500kN、60000kN。
       根据标准和设计要求,球型钢支座按设计位移分为6个等级,如下:
       单向活动型支座活动方向和双向活动型支座的顺桥向位移量分为6级:±50mm,±100mm,±150mm,±200mm,±250mm,±300mm;双向活动型支座横桥向的位移量为±40mm;当单向活动型支座用于横向活动时,通常选用位移量为±50mm。


7.支座安装尺寸
GCQZ(Ⅰ) –GD
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋

重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-GD-Ⅰ803453452010305×305260×260255255220220460×46020×1001218.720
GCQZ-1500-GD-Ⅰ904004002010360×360315×315310310265265510×51030×1401627.320
GCQZ-2000-GD-Ⅰ954554552512.5405×405340×340335335290290540×54030×1401642.720
GCQZ-2500-GD-Ⅰ1004904902512.5440×440365×365360360315315570×57030×1401648.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -DX 【位移量±50mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆

厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e50-Ⅰ804553702010415×330310×230375215270160460×46020×1001226.320
GCQZ-1500-DX-e50-Ⅰ905254352010485×395380×280435255330190510×51030×140163820
GCQZ-2000-DX-e50-Ⅰ955654902512.5515×440410×310465285360220540×54030×140165620
GCQZ-2500-DX-e50-Ⅰ1005955302512.5545×480440×340495315390240570×57030×1401663.520
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -DX 【位移量±100mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e100-Ⅰ805553702010515×330310×230475215270160460×46020×1001232.120
GCQZ-1500-DX-e100-Ⅰ906254352010585×395380×280535255330190510×51030×1401644.720
GCQZ-2000-DX-e100-Ⅰ956654902512.5615×440410×310565285360220540×54030×1401665.620
GCQZ-2500-DX-e100-Ⅰ1006955302512.5645×480440×340595315390240570×57030×1401673.820
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -DX 【位移量±150mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e150-Ⅰ806553702010615×330310×230575215270160460×46020×1001237.820
GCQZ-1500-DX-e150-Ⅰ907254352010685×395380×280635255330190510×51030×1401651.520
GCQZ-2000-DX-e150-Ⅰ957654902512.5715×440410×310665285360220540×54030×1401675.120
GCQZ-2500-DX-e150-Ⅰ1007955302512.5745×480440×340695315390240570×57030×1401684.120
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -DX 【位移量±200mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e200-Ⅰ807553702010715×330310×230675215270160460×46020×1001243.620
GCQZ-1500-DX-e200-Ⅰ908254352010785×395380×280735255330190510×51030×1401658.220
GCQZ-2000-DX-e200-Ⅰ958654902512.5815×440410×310765285360220540×54030×1401684.620
GCQZ-2500-DX-e200-Ⅰ1008955302512.5845×480440×340795315390240570×57030×1401694.520
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -DX 【位移量±250mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓




砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e250-Ⅰ808553702010815×330310×230775215270160460×46020×1001249.320
GCQZ-1500-DX-e250-Ⅰ909254352010885×395380×280835255330190510×51030×1401665.020
GCQZ-2000-DX-e250-Ⅰ959654902512.5915×440410×310865285360220540×54030×1401694.120
GCQZ-2500-DX-e250-Ⅰ1009955302512.5945×480440×340895315390240570×57030×14016104.820
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -DX 【位移量±300mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e300-Ⅰ809553702010915×330310×230875215270160460×46020×1001255.020
GCQZ-1500-DX-e300-Ⅰ9010254352010985×395380×280935255330190510×51030×1401671.820
GCQZ-2000-DX-e300-Ⅰ9510654902512.51015×440410×310965285360220540×54030×14016103.620
GCQZ-2500-DX-e300-Ⅰ10010955302512.51045×480440×340995315390240570×57030×14016115.120
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -SX 【位移量±50mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e50-Ⅰ803703502010330×310230×230290270190190460×46020×1001220.320
GCQZ-1500-SX-e50-Ⅰ904204002010380×360280×280330310230230510×51030×1401628.620
GCQZ-2000-SX-e50-Ⅰ954604402512.5410×390305×305360340250250540×54030×1401641.820
GCQZ-2500-SX-e50-Ⅰ1005004802512.5450×430335×335400380275275570×57030×1401648.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -SX 【位移量±100mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e100-Ⅰ804703502010430×310230×230390270190190460×46020×1001225.720
GCQZ-1500-SX-e100-Ⅰ905204002010480×360280×280430310230230510×51030×1401634.820
GCQZ-2000-SX-e100-Ⅰ955604402512.5510×390305×305460340250250540×54030×1401650.420
GCQZ-2500-SX-e100-Ⅰ1006004802512.5550×430335×335500380275275570×57030×1401658.220
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -SX 【位移量±150mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e150-Ⅰ805703502010530×310230×230490270190190460×46020×1001231.120
GCQZ-1500-SX-e150-Ⅰ906204002010580×360280×280530310230230510×51030×1401641.020
GCQZ-2000-SX-e150-Ⅰ956604402512.5610×390305×305560340250250540×54030×1401658.920
GCQZ-2500-SX-e150-Ⅰ1007004802512.5650×430335×335600380275275570×57030×1401667.620
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -SX 【位移量±200mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e200-Ⅰ806703502010630×310230×230590270190190460×46020×1001236.620
GCQZ-1500-SX-e200-Ⅰ907204002010680×360280×280630310230230510×51030×1401647.220
GCQZ-2000-SX-e200-Ⅰ957604402512.5710×390305×305660340250250540×54030×1401667.520
GCQZ-2500-SX-e200-Ⅰ1008004802512.5750×430335×335700380275275570×57030×1401676.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -SX 【位移量±250mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e250-Ⅰ807703502010730×310230×230690270190190460×46020×1001242.020
GCQZ-1500-SX-e250-Ⅰ908204002010780×360280×280730310230230510×51030×1401653.420
GCQZ-2000-SX-e250-Ⅰ958604402512.5810×390305×305760340250250540×54030×1401676.120
GCQZ-2500-SX-e250-Ⅰ1009004802512.5850×430335×335800380275275570×57030×1401686.220
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅰ) -SX 【位移量±300mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e300-Ⅰ808703502010830×310230×230790270190190460×46020×1001247.420
GCQZ-1500-SX-e300-Ⅰ909204002010880×360280×280830310230230510×51030×1401659.620
GCQZ-2000-SX-e300-Ⅰ959604402512.5910×390305×305860340250250540×54030×1401684.620
GCQZ-2500-SX-e300-Ⅰ10010004802512.5950×430335×335900380275275570×57030×1401695.520
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –GD
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-GD-Ⅱ953703702010330×330285×285280280235235460×46030×1401623.820
GCQZ-1500-GD-Ⅱ1004204202010380×380325×325320320275275510×51030×1401629.920
GCQZ-2000-GD-Ⅱ1104754752512.5425×425365×365365365305305540×54040×1852049.720
GCQZ-2500-GD-Ⅱ1255105102512.5460×460410×410385385335335620×62050×2252461.820
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –DX 【位移量±50mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e50-Ⅱ954753752010435×335330×230385205280145460×46030×1401630.220
GCQZ-1500-DX-e50-Ⅱ1005254352010485×395380×280435255330195510×51030×140163820
GCQZ-2000-DX-e50-Ⅱ1105804902512.5530×440430×310470280370205540×54040×185206120
GCQZ-2500-DX-e50-Ⅱ1256355402512.5585×490490×340510300415215620×62050×2252477.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –DX 【位移量±100mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e100-Ⅱ955753752010535×335330×230485205280145460×46030×1401636.020
GCQZ-1500-DX-e100-Ⅱ1006254352010585×395380×280535255330195510×51030×1401644.820
GCQZ-2000-DX-e100-Ⅱ1106804902512.5630×440430×310570280370205540×54040×1852070.520
GCQZ-2500-DX-e100-Ⅱ1257355402512.5685×490490×340610300415215620×62050×2252488.420
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –DX 【位移量±150mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e150-Ⅱ956753752010635×335330×230585205280145460×46030×1401641.820
GCQZ-1500-DX-e150-Ⅱ1007254352010685×395380×280635255330195510×51030×1401651.520
GCQZ-2000-DX-e150-Ⅱ1107804902512.5730×440430×310670280370205540×54040×1852080.020
GCQZ-2500-DX-e150-Ⅱ1258355402512.5785×490490×340710300415215620×62050×2252498.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –DX 【位移量±200mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e200-Ⅱ957753752010735×335330×230685205280145460×46030×1401647.720
GCQZ-1500-DX-e200-Ⅱ1008254352010785×395380×280735255330195510×51030×1401658.320
GCQZ-2000-DX-e200-Ⅱ1108804902512.5830×440430×310770280370205540×54040×1852089.620
GCQZ-2500-DX-e200-Ⅱ1259355402512.5885×490490×340810300415215620×62050×22524109.420
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –DX 【位移量±250mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e250-Ⅱ958753752010835×335330×230785205280145460×46030×1401653.520
GCQZ-1500-DX-e250-Ⅱ1009254352010885×395380×280835255330195510×51030×1401665.020
GCQZ-2000-DX-e250-Ⅱ1109804902512.5930×440430×310870280370205540×54040×1852099.120
GCQZ-2500-DX-e250-Ⅱ12510355402512.5985×490490×340910300415215620×62050×22524119.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) –DX 【位移量±300mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e300-Ⅱ959753752010935×335330×230885205280145460×46030×1401659.320
GCQZ-1500-DX-e300-Ⅱ10010254352010985×395380×280935255330195510×51030×1401671.820
GCQZ-2000-DX-e300-Ⅱ11010804902512.51030×440430×310970280370205540×54040×18520108.620
GCQZ-2500-DX-e300-Ⅱ12511355402512.51085×490490×3401010300415215620×62050×22524130.420
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) -SX 【位移量±50mm】
【单位:kN-kg-mm】
支座型号高度预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e50-Ⅱ953703502010330×310230×230290270190190460×46020×1001220.320
GCQZ-1500-SX-e50-Ⅱ1004204002010380×360280×280330310230230510×51030×1401628.620
GCQZ-2000-SX-e50-Ⅱ1104604402512.5410×390305×305360340250250540×54030×1401641.820
GCQZ-2500-SX-e50-Ⅱ1255004802512.5450×430335×335400380275275620×62030×1401648.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询


GCQZ(Ⅱ) -SX 【位移量±100mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e100-Ⅱ954703502010430×310230×230390270190190460×46020×1001225.720
GCQZ-1500-SX-e100-Ⅱ1005204002010480×360280×280430310230230510×51030×1401634.820
GCQZ-2000-SX-e100-Ⅱ1105604402512.5510×390305×305460340250250540×54030×1401650.420
GCQZ-2500-SX-e100-Ⅱ1256004802512.5550×430335×335500380275275620×62030×1401658.220
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) -SX 【位移量±150mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e150-Ⅱ955703502010530×310230×230490270190190460×46020×1001231.120
GCQZ-1500-SX-e150-Ⅱ1006204002010580×360280×280530310230230510×51030×1401641.020
GCQZ-2000-SX-e150-Ⅱ1106604402512.5610×390305×305560340250250540×54030×1401658.920
GCQZ-2500-SX-e150-Ⅱ1257004802512.5650×430335×335600380275275620×62030×1401667.620
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) -SX 【位移量±200mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e200-Ⅱ956703502010630×310230×230590270190190460×46020×1001236.620
GCQZ-1500-SX-e200-Ⅱ1007204002010680×360280×280630310230230510×51030×1401647.220
GCQZ-2000-SX-e200-Ⅱ1107604402512.5710×390305×305660340250250540×54030×1401667.520
GCQZ-2500-SX-e200-Ⅱ1258004802512.5750×430335×335700380275275620×62030×1401676.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) -SX 【位移量±250mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e250-Ⅱ957703502010730×310230×230690270190190460×46020×1001242.020
GCQZ-1500-SX-e250-Ⅱ1008204002010780×360280×280730310230230510×51030×1401653.420
GCQZ-2000-SX-e250-Ⅱ1108604402512.5810×390305×305760340250250540×54030×1401676.120
GCQZ-2500-SX-e250-Ⅱ1259004802512.5850×430335×335800380275275620×62030×1401686.220
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅱ) -SX 【位移量±300mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e300-Ⅱ958703502010830×310230×230790270190190460×46020×1001247.420
GCQZ-1500-SX-e300-Ⅱ1009204002010880×360280×280830310230230510×51030×1401659.620
GCQZ-2000-SX-e300-Ⅱ1109604402512.5910×390305×305860340250250540×54030×1401684.620
GCQZ-2500-SX-e300-Ⅱ12510004802512.5950×430335×335900380275275620×62030×1401695.520
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –GD
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-GD-Ⅲ1054054052010365×365305×305305305245245460×46040×1852031.620
GCQZ-1500-GD-Ⅲ1104454452010405×405350×350345345290290510×51040×1852036.920
GCQZ-2000-GD-Ⅲ1304954952512.5445×445395×395370370320320590×59050×2252458.920
GCQZ-2500-GD-Ⅲ1355355352512.5485×485425×425400400350350630×63050×2252466.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –DX 【位移量±50mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e50-Ⅲ1054903952010450×355350×230390200290130460×46040×1852036.220
GCQZ-1500-DX-e50-Ⅲ1105404552010500×415400×280440250340170510×51040×1852044.120
GCQZ-2000-DX-e50-Ⅲ1306055102512.5555×460460×310480270385185590×59050×2252471.220
GCQZ-2500-DX-e50-Ⅲ1356405602512.5590×510495×345515305420220630×63050×2252480.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –DX 【位移量±100mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e100-Ⅲ1055903952010550×355350×230490200290130460×46040×1852042.320
GCQZ-1500-DX-e100-Ⅲ1106404552010600×415400×280540250340170510×51040×1852051.120
GCQZ-2000-DX-e100-Ⅲ1307055102512.5655×460460×310580270385185590×59050×2252481.120
GCQZ-2500-DX-e100-Ⅲ1357405602512.5690×510495×345615305420220630×63050×2252491.820
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –DX 【位移量±150mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e150-Ⅲ1056903952010650×355350×230590200290130460×46040×1852048.520
GCQZ-1500-DX-e150-Ⅲ1107404552010700×415400×280640250340170510×51040×1852058.220
GCQZ-2000-DX-e150-Ⅲ1308055102512.5755×460460×310680270385185590×59050×2252491.020
GCQZ-2500-DX-e150-Ⅲ1358405602512.5790×510495×345715305420220630×63050×22524102.720
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –DX 【位移量±200mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e200-Ⅲ1057903952010750×355350×230690200290130460×46040×1852054.620
GCQZ-1500-DX-e200-Ⅲ1108404552010800×415400×280740250340170510×51040×1852065.220
GCQZ-2000-DX-e200-Ⅲ1309055102512.5855×460460×310780270385185590×59050×22524100.920
GCQZ-2500-DX-e200-Ⅲ1359405602512.5890×510495×345815305420220630×63050×22524113.620
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –DX 【位移量±250mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM
GCQZ-1000-DX-e250-Ⅲ1058903952010850×355350×230790200290130460×46040×1852060.720
GCQZ-1500-DX-e250-Ⅲ1109404552010900×415400×280840250340170510×51040×1852072.320
GCQZ-2000-DX-e250-Ⅲ13010055102512.5955×460460×310880270385185590×59050×22524110.920
GCQZ-2500-DX-e250-Ⅲ13510405602512.5990×510495×345915305420220630×63050×22524124.520
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) –DX 【位移量±300mm】
【单位:kN-kg-mm】

支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓



砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1限位向×活动向φZ×LM

GCQZ-1000-DX-e300-Ⅲ1059903952010950×355350×230890200290130460×46040×1852066.920

GCQZ-1500-DX-e300-Ⅲ110104045520101000×415400×280940250340170510×51040×1852079.320

GCQZ-2000-DX-e300-Ⅲ13011055102512.51055×460460×310980270385185590×59050×22524120.820

GCQZ-2500-DX-e300-Ⅲ13511405602512.51090×510495×3451015305420220630×63050×22524135.420

注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) -SX 【位移量±50mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e50-Ⅲ1053703502010330×310230×230290270190190460×46020×1001220.320
GCQZ-1500-SX-e50-Ⅲ1104204002010380×360280×280330310230230510×51030×1401628.620
GCQZ-2000-SX-e50-Ⅲ1304604402512.5410×390305×305360340250250590×59030×1401641.820
GCQZ-2500-SX-e50-Ⅲ1355004802512.5450×430335×335400380275275630×63030×1401648.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) -SX 【位移量±100mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e100-Ⅲ1054703502010430×310230×230390270190190460×46020×1001225.720
GCQZ-1500-SX-e100-Ⅲ1105204002010480×360280×280430310230230510×51030×1401634.820
GCQZ-2000-SX-e100-Ⅲ1305604402512.5510×390305×305460340250250590×59030×1401650.420
GCQZ-2500-SX-e100-Ⅲ1356004802512.5550×430335×335500380275275630×63030×1401658.220
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) -SX 【位移量±150mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e150-Ⅲ1055703502010530×310230×230490270190190460×46020×1001231.120
GCQZ-1500-SX-e150-Ⅲ1106204002010580×360280×280530310230230510×51030×1401641.020
GCQZ-2000-SX-e150-Ⅲ1306604402512.5610×390305×305560340250250590×59030×1401658.920
GCQZ-2500-SX-e150-Ⅲ1357004802512.5650×430335×335600380275275630×63030×1401667.620
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) -SX 【位移量±200mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e200-Ⅲ1056703502010630×310230×230590270190190460×46020×1001236.620
GCQZ-1500-SX-e200-Ⅲ1107204002010680×360280×280630310230230510×51030×1401647.220
GCQZ-2000-SX-e200-Ⅲ1307604402512.5710×390305×305660340250250590×59030×1401667.520
GCQZ-2500-SX-e200-Ⅲ1358004802512.5750×430335×335700380275275630×63030×1401676.920
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) -SX 【位移量±250mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e250-Ⅲ1057703502010730×310230×230690270190190460×46020×1001242.020
GCQZ-1500-SX-e250-Ⅲ1108204002010780×360280×280730310230230510×51030×1401653.420
GCQZ-2000-SX-e250-Ⅲ1308604402512.5810×390305×305760340250250590×59030×1401676.120
GCQZ-2500-SX-e250-Ⅲ1359004802512.5850×430335×335800380275275630×63030×1401686.220
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询

GCQZ(Ⅲ) -SX 【位移量±300mm】
【单位:kN-kg-mm】
支座型号
预埋钢
板尺寸
上支
座板
下支
座板
上锚孔
间距
下锚孔
间距
垫石尺寸锚棒锚栓预埋件
重量
砂浆层
厚度
HA0B0tsH1A×BA1×B1CDC1D1顺桥向×横桥向φZ×LM
GCQZ-1000-SX-e300-Ⅲ1058703502010830×310230×230790270190190460×46020×1001247.420
GCQZ-1500-SX-e300-Ⅲ1109204002010880×360280×280830310230230510×51030×1401659.620
GCQZ-2000-SX-e300-Ⅲ1309604402512.5910×390305×305860340250250590×59030×1401684.620
GCQZ-2500-SX-e300-Ⅲ13510004802512.5950×430335×335900380275275630×63030×1401695.520
注:更多GCBZ型产品参数请查阅GCBZ选型指南,或到我司咨询


武汉鑫拓力工程技术有限公司 版权所有 2019 鄂ICP备14006308号  技术支持:捷讯技术

电话:027-59007138

地址:湖北省武汉市东湖高新技术开发区奥山光谷世纪城1号楼404室
